generator set 500 kW

Generator 500kW sing disetel dening Kecheng digawe ing China. Inti unit nganggo mesin Chongqing Cummins lan Lille Generator tanpa sikat Semir, digabungake karo sistem kontrol mandiri, entuk linuwih lan cepet wangsulan. Sumber daya kanthi otomatis diwiwiti ing 15 detik sawise sumber daya utama Cut mati, lan daya siyaga nganti 500kW.Produk iki adopts desain containerization terpadu, struktur kompak, gampang kanggo mindhah lan nginstal, lan ketemu standar nasional lan internasional sing cocog. Wis konsumsi bahan bakar kurang sak operasi lan kinerja stabil, nggawe iku utamané cocok kanggo panggonan karo syarat banget dhuwur kanggo kesinambungan sumber daya, kayata rumah sakit, pusat data, taman industri, lan dhukungan acara utama.

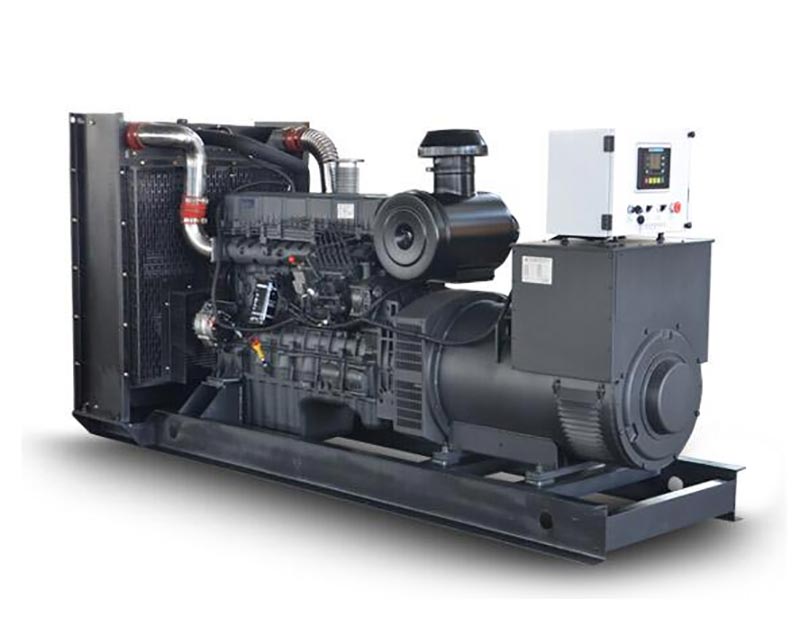

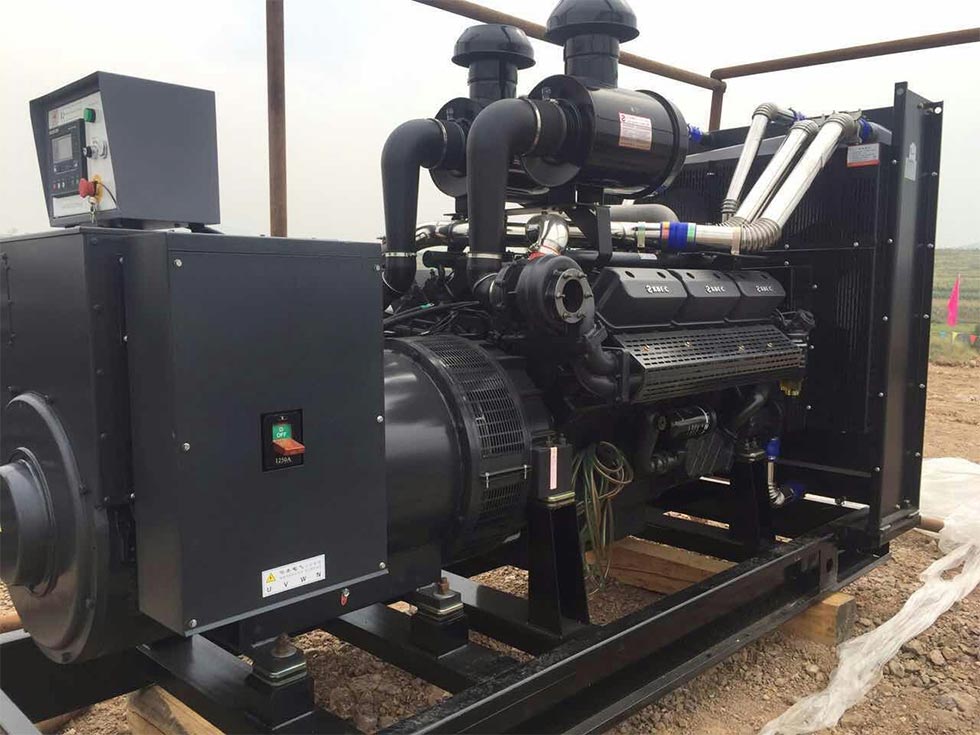

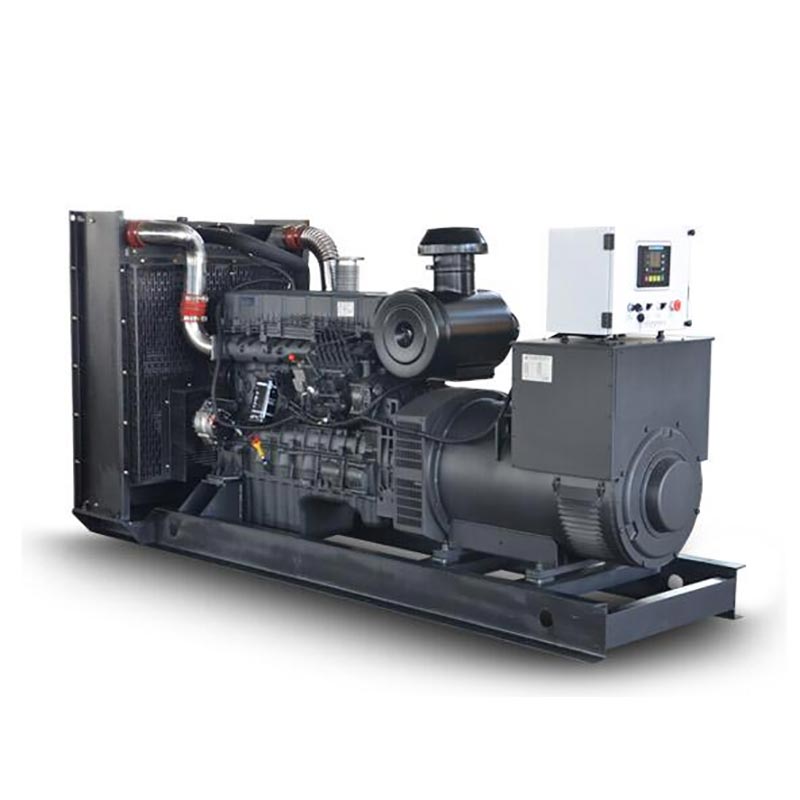

Gambar tampilan set generator Kecheng 500kW

kauntungan inti

Analisis Kinerja Mesin Cummins

Minangka inti daya unit, mesin Chongqing Cummins KTA19-G8 nganggo tata letak in-line 6 silinder, diameter silinder. × stroke 159mm × 159mm, pamindahan 18.9L, lan entuk output daya cadangan 575kW liwat intercooling turbocharging teknologi. Sistem injeksi bahan bakar langsung PT, kanthi kombinasi karo gubernur elektronik, nyuda bahan bakar konsumsi nganti 206g/kw·h (75% beban), yaiku 8% luwih murah tinimbang model sing padha. Desain saka pamblokiran silinder wesi wesi kanthi kekuatan dhuwur lan crankshaft baja tempa integral njamin yen mrikso utama interval ngluwihi 20.000 jam lan cocok kanggo sawetara suhu sudhut saka -20 ℃ kanggo 40 ℃.

Sorotan teknis saka generator Leroy Somer

Generator tanpa sikat Lillesemma (kelas perlindungan IP23, kelas insulasi H) nganggo regulasi voltase otomatis AVR sistem, tingkat penyesuaian voltase stabil ≤±1%, wektu pemulihan voltase transien <3 detik, kanggo njamin aman operasi beban sensitif kayata peralatan medis lan instrumen presisi. Generator dilengkapi karo a Sistem eksitasi magnet permanen PMG, sing njaga output stabil sanajan jaringan listrik berfluktuasi. Ing koefisien harmonik telpon THF kurang saka 2%, ketemu syarat ketat kanggo kualitas daya saka stasiun pangkalan komunikasi, lsp.

Sistem wiwitan mandiri sing cerdas

Set generator diesel 500kW dilengkapi sistem kontrol numerik kristal cair LCD Cina, ndhukung ATS ngalih sumber daya dual, lan fitur deteksi undervoltage utama (wektu respon <0,5 detik), telung wektu wiwitan-up logika nyoba maneh lan poto-diagnosis saka bentet. Sistem wiwitan 24V DC, ing kombinasi karo jaket banyu pemanas, entuk tingkat sukses wiwitan 99% ing lingkungan -15 ℃. Modul ngawasi remot bisa ngunggah 16 paramèter operasi kayata voltase, frekuensi lan meksa lenga ing wektu nyata, lan ndhukung akses data antarane APP seluler lan PC.

Paramèter teknis

Fitur generator

Sorotan desain struktural

• Tata letak modular: Mesin, generator lan sistem kontrol disambungake kanthi fleksibel liwat bantalan nyerep kejut kanggo nyuda transmisi geter (amplitudo ≤0.3mm) lan ngluwihi umur layanan saka peralatan.

- Optimalisasi swara sing sithik: Kanthi nggunakake tutup insulasi swara lapisan kaping pindho (lapisan jero saka katun sing nyerep swara + lapisan njaba saka piring baja), digabungake karo muffler komposit impedansi, gangguan bisa suda kanggo 75dB (a modul kothak soundproof dibutuhake minangka pilihan).

-Trep pangopènan: Filter Minyak mesin, Filter Bahan Bakar lan bagean sing rawan liyane disusun ing tengah. Pangopènan saben dina ora mbutuhake mbongkar komponen periferal, ngirit 50% wektu pangopènan.

adaptasi lingkungan

Unit kasebut wis lulus uji cetakan GB / T 2423.16 (kelas ≤2) lan uji kekuatan seismik (akselerasi horisontal 0.2g), lan bisa digunakake kanggo wektu suwe ing lingkungan kanthi dhuwur ≤1000m lan asor relatif ≤90% (ora ana kondensasi). Sistem bahan bakar kompatibel karo 0 # diesel (musim panas) lan -10 # diesel (musim dingin), lan dilengkapi pemisah lenga-banyu (kanthi akurasi filtrasi 10μm) kanggo njamin linuwih ing wilayah kanthi bahan bakar belerang dhuwur isi.

Metode panggunaan

Proses mriksa sadurunge miwiti

• Sistem bahan bakar: Priksa manawa level bahan bakar ing tangki bahan bakar ≥30%, bukak tutup bahan bakar, lan metuake kabeh hawa ing pipa (pencet pompa bahan bakar kanthi tangan nganti resistensi mundhak). - Sistem listrik: Tegangan baterei ≥24V, panel kontrol nampilake negara "siyaga", lan tombol mandeg darurat direset. - Inspeksi Mekanik: The tingkat lenga kudu antarane tandha H / L ing dipstick, tingkat coolant kudu tekan rong pertiga saka expansion tank, lan tension sabuk penggemar kudu kaya deflection penet 10-15mm.

Langkah-langkah operasi wiwitan

• Mode Otomatis: Nguripake tombol panel kontrol kanggo "Otomatis", lan sistem bakal mlebu ngawasi daya utama negara. Bakal diwiwiti kanthi otomatis nalika daya listrik diganggu (wektu ngoper ATS sawise sukses wiwitan kurang saka 10 detik).

- Mode Manual: Pencet terus tombol "Mulai" sajrone 3 detik. Sawise kacepetan munggah kanggo 1500rpm lan voltase stabil, nutup mbobol sirkuit output (mbayar manungsa waé kanggo meter frekuensi nuduhake 50 ± 0,5Hz).

- Syarat loading: Sawise miwiti, nganggur nganti 3 menit (tekanan oli ≥0.3MPa), mundhakake beban nganti 50%, lan sawise mlaku 10 menit, bisa ditambah dadi beban lengkap.

Spesifikasi Shutdown Operation

• Mati normal: Kaping pisanan, copot beban, supaya mesin nganggur nganti 5 menit (kanggo nyegah turbocharger saka overheating), pencet tombol "Stop", banjur tutup tutup bahan bakar sawise kacepetan mudhun kanggo 0.

- Stop darurat: Nalika tekanan lenga kurang saka 0.2MPa, suhu banyu luwih saka 105 ℃, utawa ora normal ana gangguan, langsung pencet tombol mandheg darurat abang. Sawise kedadeyan kasebut, kesalahan kasebut kudu dipriksa sadurunge miwiti maneh.

- Mateni jangka panjang: Miwiti seminggu sepisan (mlaku 30 menit), ganti elektrolit baterei saben wulan (yen asor lingkungan luwih saka 75%), lan nambah pengawet kanggo tank bahan bakar.

Cegahan

Syarat lingkungan

• Situs Instalasi: Jarak antarane unit lan tembok kudu ora kurang saka 1.5m, lan area udhara inlet kudu ora kurang saka 2,5㎡ kanggo njamin sirkulasi hawa adhem (volume udara 3m³ / min dibutuhake kanggo saben kW daya).

- Syarat emisi: Pipa knalpot kudu dilengkapi tutup udan. Kemiringan bagean horisontal kudu ora kurang saka 3 °. Stopkontak kudu katahan adoh saka inlet online (kadohan luwih saka 5 meter) kanggo nyegah backflow saka exhaust gas.

- Peraturan Proteksi Kebakaran: Ruang komputer dilengkapi alat pemadam kebakaran bubuk garing 2 8kg. Jarake antarane tank lenga lan unit kudu luwih saka 1m. Lemah kudu diolah kanggo nyegah rembesan minyak (yaiku dianjurake kanggo nggunakake lapisan resin epoksi).

Siklus pangopènan

Safety Warning

Dilarang banget kanggo mbukak guardrail sajrone operasi. Suhu lumahing tutup mburi generator bisa tekan 120 ℃, sing rawan nyebabake kobong. Sadurunge pangopènan, pemutus sirkuit utama kudu dicopot lan "Do Ora Tutup" tandha digantung. Wektu discharge kapasitor kudu ora kurang saka 5 menit. Ing mangsa badai, ing resistance grounding kudu dites dadi ≤4Ω, lan voltase operasi arrester kilat kudu disetel ing 420 V (tegangan baris).

Kasus Aplikasi

Set generator 500kW Kecheng wis nglayani proyek utama kayata terminal otomatis Pelabuhan Qingdao (dadi digunakake ing taun 2023) lan sistem pasokan listrik darurat Rumah Sakit Qilu (kanggo dipasang ing taun 2024). Sajrone periode jatah daya panas ing Weifang ing 2024, perusahaan kimia tartamtu diadopsi unit iki kanggo mesthekake operasi terus-terusan saka garis produksi utama. Iki nyedhiyakake daya kanggo total 1.260 jam, kanthi rata-rata wektu rata-rata antarane gagal 480 jam. Konsumsi bahan bakar wis suda 1,2 ton dibandhingake karo merek daya sing padha.
